FiiO D3 – kvalitný, cenovo dostupný D/A prevodník

FiiO D3 - Spracovanie, Dizajn

Dé trojka sa nehrá na žiadneho krásavca. Je to jednoduchý prístroj a presne týmto štýlom aj pôsobí.

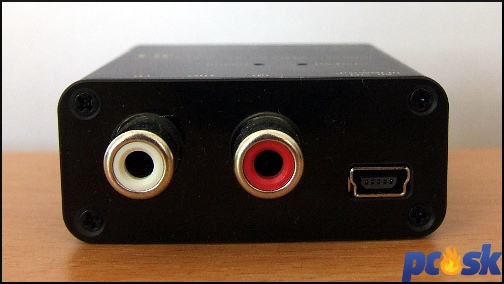

Z prednej strany, na ktorej nájdeme výstup a napájanie, nechýba dvojica cinch konektorov. Tie slúžia na vyvedenie analógového signálu von z integrovaného D/A prevodníka. USB konektor slúži na napájanie všetkých súčastí D3-jky. Bez neho je škatuľka, samozrejme, nefunkčná.

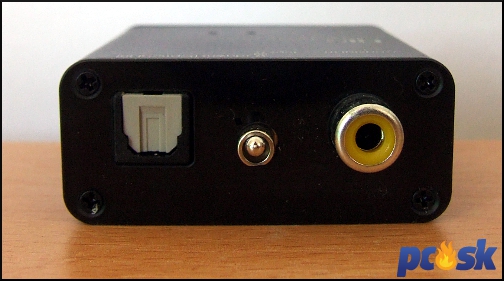

Zadná strana slúži na vsup signálu. Nájdeme tu dvojicu digitálnych vstupov a jeden dvojpolohový prepínač. Ten slúži na prepínanie medzi koaxiálnym digitálnym vstupom a optikou. Bočná časť zariadenia neobsahuje žiadne prvky.

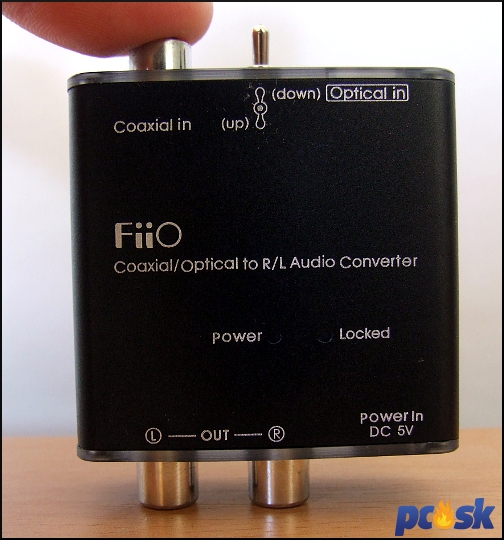

Pohľad zvrchu užívateľovi objasní funkciu jednotlivých I/O. Nájdeme tu všetky popisky, vďaka ktorým sa koncový užívateľ zorientuje v zariadení aj bez toho, aby musel siahať po manuáli. Na prvý pohľad však určite zaujmú dve LED diódy, ktoré indikujú napájanie, a akýsi LOCKED mód. Táto dióda sa rozsvieti, akonáhle dé trojka zaznamená na digitálnom vstupe akýsi signál.

Ako som už avizoval pri balení, zariadenie je maličké a ľahké. Tento fakt sa dá do určitej miery považovať za výhodu, no keď si predstavíme zapojený produkt, ktorý váži menej ako dvojica pripojených cinch konektorov, je nám hneď jasné, že sa nám bude škatuľka všelijak krútiť. Ale však, čo tam po tom....



Komentáre (18)
Nameless
mne okrem absencie USB modulu chyba aj sluchadlovy vystup :( ale za tu cenu velmi pekna masinka
Broslowski
no kedze je vystupna uroven az 1,6 V, nvm nvm co by ti povedali sluchadla keby ich tam tresnes napriamo :D
stevo891
Co sa stane ked na ne priamo pripojis sluchadla?
Broslowski
kedze nemam doma sluchadla na znicenie, neskusim to, zapajal som to cez sluchadlovy zosilnovac, tam broblem nebol. Ten mal vsak zisk 1 a nemohol som vytocit potak na 100% teda urovne signalu(napatova)sa rovnala vystupu, uz pri 70% to bolo neznesitelne.
petrisimo
vstup musi byt teda vzdy stereo? hw downmix to asi nerobi, ci?
Broslowski
toto som neskumal, zistim
stanomx
1,6V (rms) to je celkom slušná hodnota pre ďalšie zariadenia... čo sa týka slúchadiel.... do 16Ohm by to bolo 160mW (dufam že dobre počítam), avšak výstup bude výrazne prúdovo obmedzený.... a to naozaj výrazne.... povedal by som že to bude horšie ako nejaký lacný mp3 prehrávač. Teoreticky by sa mohol pripojením tak nízkej záťaže zničiť OZ. Ale pravdepodobne to tam bude vyriešené prúdovým obmedzením. Skôr by si zničil to FiiO. Avšak obávam sa že maximálne výstupne napetie bude veľmi malé (voči tým 1,6V) takže to nedbude až taká sláva. Inak pozor niektoré zariadenie by 1,6V nízkoúrovňový výstup z toho FiiO dosť prebudil vstup na opačnej strane. (kadejake domace kina apod.)
Broslowski
Analogovy vystup mozno bezpecne pouzivat so sluchadlovym zosilnovacom, popripade s aktivnymi reproduktormi, alebo do AVRka ci ineho zariadenia. Samostatnu zataz (sluchadla, hole bedne) by som tam nepchal. prudove obmedzenie je samozrejme jasne, nikde sa nepise, ze sa to da pouzit bez dodatocneho zosilenia. Aj v teste som pouzival prudovy zosilnovač, a ver mi, že zých 1,6 V je na slúchadlá veľmi vela. Take napätia zežerú jedine orthodynamické meniče. 1,6V taketo zariadenie s vyoskou pravedepodobnostou neprebudi. Lepšie zariadenia umožnujú reguláciu úrovne digitálneho výstupu, čo prispeje k zníženému výstupu na analógovej strane D/A prevodníka.
Mučo Mačo
kazda zvukova karta obsahuje d/a prevodnik nie? inak by to asi neslo...Aky maju vyhodu zvukovky a aku maju vyhodu tieto samostatne prevodniky ? Musi sa to nejak lisit
Broslowski
Je to prakticky to iste ale... Integrovana zvukovka je vsadena vacsinou do MOBO a ta v sebe obsahuje nepsocetne vela suciastok, ktore siria do svojho okolia ruchy, ktore v konecnom dosledku pripsievaju k zasumeniu vystupu integrovanej zvukovej karty. Jakmile sa signal postiahne digitalnou cestou von z pc, signal prejde bez sumu do samotneho prevodnika, kde sa prevadza na signal analogovy, ktory uz nie je v poli elektromagnetickeho rusenia (ano je, ale nie tak bezprostredne blizko, ako je tomu pri osadeni na mobo). Tienenie to moze do urcitej mieri riesit. Teoria AČ/DČ prevodníkov možno naštudovať z vysokoškolských skrípt napr FEI STU - predmet Meracia Technika. Skusom cosi spracovat, a uvidime :) Ďakujem za precitanie.
Odar
Vzdy ide o kvalitu reprodukcie. Nie je D/A prevodnik, ako D/A prevodnik. Respektive, aby som bol presnejsi - camotny D/A prevodnik (cip) nie je v zasade draha zalezitost. Skor ide o to, aby konstrukter zo zariadenia, ktore prevadza digitalny signal na analogovy "vytrieskal" maximum. To zavisi samozrejme primarne od pouziteho cipu, ale aj od analogoveho riesenia "celej skatule". Dost zasadny vplyv ma na konecny vystup kvalita transportu - hlavne casovanie (clock) dat, ktore lezu do prevodnika. Je nutne si uvedomit, ze tu neplati nic ako TCP/IP protokol, kde sa vie, co odislo a na druhe strane sa vie, co prislo a ci je to v poriadku. Dalsie "malickosti" je zvolena metoda regulacie hlasitosti (diskretne suciastky VS operacne zosilnovace), napajanie, vplyv umiestnenia jednotlivych komponentov v skatuli atd. Spominane veci sa riesia samozrejme v najdrahsich pristrojoch, ale pre pochopenie podstaty "ci je to to iste" to hadam staci.
haselhof
pekna recenzia, az na to, ze neviem o co sa jedna. bol by som celkom poteseny keby ste pridali clanok nieco ako uvod do zvukovej techniky. verim tomu, ze nemaly pocet navstevnikov taketo recenzie rovno preskakuje. konkretne ja som sa nikdy nezaujimal o zvukove karty, neviem naco je opticky vystup, prevodnik, atd., ale rad by som sa nieco nove z tejto oblasti naucil. vysvetlenie pojmov, obrazky, pouzitie, ... btw poprosim chytrakov aby si kometare typu 'najdi si na webe (googli)' nechali pre seba
Broslowski
skvely navrh! pisem si do kalendara :)
petrisimo
kde sa daju na slovensku kupit fiio produkty, zatial mi vychadza najlacnejsie headphones.cz
Broslowski
lacnejsie to asi nepojde + su ofiko distributor cize ani RMA problem nebude.
NoXal
Ja by som odporucil http://www.mp4nation.net Super ceny, uz som odtial parkrat bral, plus sa neplati postovne. Prave som si odtial objednal Fiio E10, vychadza to nejakych 55E.
miso2911
da sa toto pouzit pri prepojeni tv ktora ma opticky vystup s tymito repro http://www.mall.sk/regalove-reprosustavy/heco-victa-301?v=463229001 + filmy z notebooku ktory ma digitalny vystup na 3.5jacku alebo hdmi ktore sa zapaja do tv, ....ako by sa to mohlo zapojit? dakujem
